鐵殼大電流溫度保險絲
Thermal cut off SW-1 series specification
|
|
◎ 額定溫度范圍
|
|
Cat NO.
|
Tf
|
Cutoff temperature
|
Th
|
K-mark
|
UL
|
C-UL
|
VDE
|
TUV
|
CCC
|
MITI
|
SW-102T
|
72℃
|
70℃+2℃,-2℃
|
47℃
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
SW-105T
|
77℃
|
77℃+0℃,-4℃
|
52℃
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
SW-109T*
|
84℃
|
84℃+0℃,-5℃
|
57℃
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
SW-152T
|
90℃
|
90℃+0℃,-4℃
|
65℃
|
●
|
●
|
●
|
●
|
|
|
|
SW-106T
|
91℃
|
91℃+0℃,-5℃
|
66℃
|
●
|
●
|
●
|
●
|
|
|
|
SW-153T
|
93℃
|
93℃+0℃,-5℃
|
68℃
|
●
|
●
|
●
|
●
|
|
|
|
SW-104T
|
98℃
|
96℃+2℃,-2℃
|
73℃
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
SW-108T*
|
100℃
|
100℃+0℃,-5℃
|
75℃
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
SW-110T*
|
109℃
|
109℃+0℃,-5℃
|
84℃
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
SW-111T
|
121℃
|
121℃+0℃,-5℃
|
94℃
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
SW-115T
|
126℃
|
126℃+0℃,-4℃
|
100℃
|
●
|
●
|
●
|
●
|
|
●
|
●
|
SW-129T
|
128℃
|
128℃+0℃,-5℃
|
103℃
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
SW-114T*
|
139℃
|
139℃+0℃,-4℃
|
114℃
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
SW-138T
|
144℃
|
144℃+0℃,-5℃
|
119℃
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
SW-116T
|
152℃
|
152℃+0℃,-4℃
|
127℃
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
SW-120T
|
167℃
|
167℃+0℃,-4℃
|
144℃
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
SW-118T
|
169℃
|
169℃+0℃,-4℃
|
144℃
|
●
|
|
|
|
|
|
●
|
SW-127T
|
184℃
|
184℃+0℃,-6℃
|
159℃
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
SW-122T
|
192℃
|
188℃+3℃,-3℃
|
162℃
|
●
|
|
|
|
|
|
●
|
SW-125T
|
195℃
|
195℃+0℃,-6℃
|
165℃
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
SW-139T
|
216℃
|
216℃+0℃,-6℃
|
178℃
|
●
|
□
|
□
|
●
|
●
|
●
|
●
|
SW-124T
|
228℃
|
228℃+0℃,-6℃
|
187℃
|
●
|
●
|
●
|
●
|
●
|
|
●
|
SW-128T*
|
240℃
|
240℃+0℃,-6℃
|
193℃
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
|
● = Approved □ = Applied
*Dual Rations(UL approved) - 250V 10A and 125V 15A
|
|
◎ 電氣參數額定電壓 : 250V, AC (and 125V) 額定電流 : 10A (and 15A) 頻率 : 50 or 60Hz最大允許插入電流 : 250V, ac 15A瞬間過載電流 : DC電流脈沖,峰值150 A 接通3 毫秒后間隔10 秒??芍辽偻ㄟ^100個循環的測試。
|
|

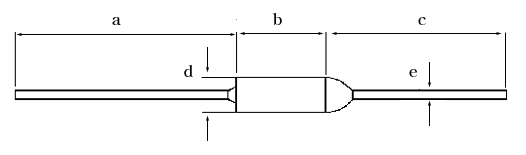

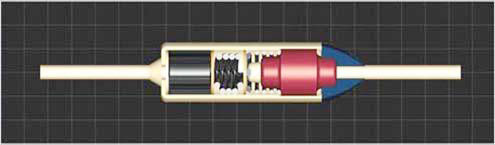

◎ 構造 ◎ 外形
|
|
|
|
|
|
dimension(mm)
|
a
|
b
|
c
|
d
|
e
|
extra-long
|
68.0 ±3.5
|
10.5 ±0.5
|
35 ±2.5
|
4.0 ±0.2
|
1.0(18AWG)
|
long
|
35.0 ±3.5
|
10.5 ±0.5
|
35 ±0.5
|
4.0 ±0.2
|
1.0(18AWG)
|
medium
|
35.0 ±3.5
|
10.5 ±0.5
|
25 ±0.5
|
4.0 ±0.2
|
1.0(18AWG)
|
short
|
35.0 ±3.5
|
10.5 ±0.5
|
18 ±0.5
|
4.0 ±0.2
|
1.0(18AWG)
|
|
|
電氣參數: 電壓(250 V), 電流(10 A) , 熔斷溫度 (℃)
|
|
Thermal cut off SW-3 series specification
|
|
◎ 額定溫度范圍
|
|
Cat NO.
|
Tf
|
Cutoff temperature
|
Th
|
UL
|
C-UL
|
VDE
|
SW-302T
|
72℃
|
70℃+2℃,-2℃
|
47℃
|
□
|
□
|
□
|
SW-305T
|
77℃
|
77℃+0℃,-4℃
|
52℃
|
□
|
□
|
□
|
SW-309T
|
84℃
|
84℃+0℃,-5℃
|
57℃
|
□
|
□
|
□
|
SW-304T
|
98℃
|
96℃+2℃,-2℃
|
73℃
|
□
|
□
|
□
|
SW-308T
|
100℃
|
100℃+0℃,-5℃
|
75℃
|
□
|
□
|
□
|
SW-310T
|
109℃
|
109℃+0℃,-5℃
|
84℃
|
□
|
□
|
□
|
SW-311T
|
121℃
|
121℃+0℃,-5℃
|
94℃
|
□
|
□
|
□
|
SW-329T
|
128℃
|
128℃+0℃,-5℃
|
103℃
|
□
|
□
|
□
|
SW-338T
|
144℃
|
144℃+0℃,-5℃
|
119℃
|
□
|
□
|
□
|
SW-316T
|
152℃
|
152℃+0℃,-4℃
|
127℃
|
□
|
□
|
□
|
SW-320T
|
167℃
|
167℃+0℃,-7℃
|
144℃
|
□
|
□
|
□
|
SW-327T
|
184℃
|
184℃+0℃,-6℃
|
159℃
|
□
|
□
|
□
|
SW-325T
|
195℃
|
195℃+0℃,-6℃
|
165℃
|
□
|
□
|
□
|
SW-324T
|
228℃
|
228℃+0℃,-6℃
|
187℃
|
□
|
□
|
□
|
SW-328T
|
240℃
|
240℃+0℃,-6℃
|
193℃
|
□
|
□
|
□
|
|
|
□ = Applied
|
|
◎ 電氣參數
額定電壓 : 250V, ac,額定電流 : 15A,頻率 : 50 or 60Hz最大允許插入電流 : 250V, ac 22.5A瞬間過載電流 : DC電流脈沖,峰值225A 接通3 毫秒后間隔10 秒??芍辽偻ㄟ^100個循環的測試。
|
|
◎ 構造
|
|
|
|
◎ 外形
|
|
|
|
dimension(mm)
|
a
|
b
|
c
|
d
|
e
|
mm
|
35.0 ±3.5
|
10.5 ±0.5
|
35 ±3.5
|
4.0 ±0.2
|
1.2
|
|
|
電氣參數: 電壓(250 V), 電流(15 A) , 熔斷溫度 (℃)
|
|
