5*20mm 玻璃管慢斷保險絲------UL CSA CCC

1.規格型號和安規認證
MODEL  NUMBER  AND  SAFETY  CERTIFICATION
  • 品名規格:系列號+額定電流+額定電壓+認證符號
   Model  Number:  Part  Number+Rated Current+Rated Voltage+Approvals.

例子[example]:
5GTU     2A      125V/250V                1)系列號  Part  Number
                                                       2)額定電流  Rated  Current
1)         2)         3)                      3)額定電壓  Rated  Voltage

1-2 額定電流和額定電壓
Rated Current  And  Voltage
額定電流: 32mA~20A
Rated Current: 32mA~20A
額定電壓:125V/250V AC
Rated  Voltage:125V/250V AC

1-3標示Marking
保險絲上需有下列標示
The fuse shall have the following marking:
規格:特性符號+額定電流+額定電壓
Specification:Characteristic  Symbol+Rated Voltage
   32mA~800mA : _mA125V/250V    1A~20A:_125V/A250V
Trade mark:The Manufacture’s Logo+Part Number+Approvals
32mA~20A:

注意:對標示字樣大小沒有規定
Note:Size of the markings have not be specified.

2.適用範圍
SCOPE
適用於一般電子設備。Used in electronic equipment.

3.工程圖和結構
OUTLINE DRAWING AND STRUCTURE
3-1 工程圖(單位:mm)

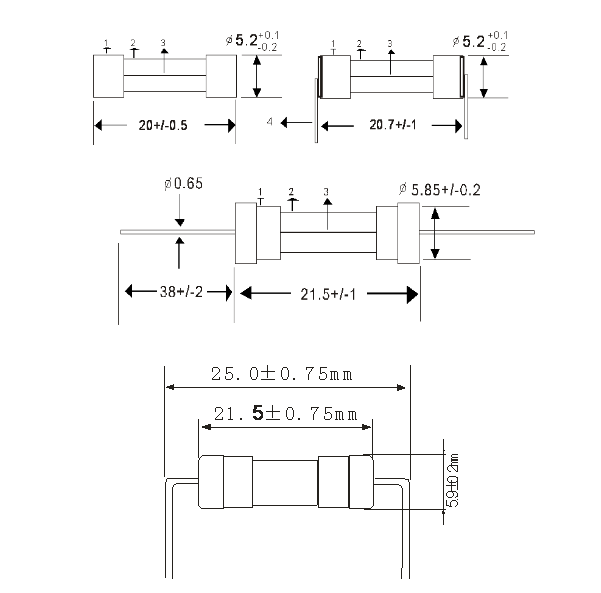

Outline Drawing and Dimensions(Unit:mm)




3-2結構
Structure
編號
No.
元件
Component
材質
Material
數量
Quantity
(1) 熔絲
Wire
合金
Alloy
1
(2) 銅帽
Cap
黃銅鍍鎳
Brass with mickel plated
2
(3) 本體
Body
玻璃管
Glass Tube
1
(4) 引線
Lead
鍍錫銅線
Tinned Copper wire
2

4.外觀及形狀
APPEARANCES AND CONFIGURATION
4-1外觀:不應有破碎、明顯的汙斑
Appearances:There shall no fragmentation and of remarkable blotch.
4-2形狀:帶腳的保險絲
Configuration:Axial Leaded Fuse.

5.物理特性
PHYSICAL CHARACTERISTIC
5-1 拉力測試
Tensile test
沿端子的軸向施加10N的拉力,持續1分鐘。
Keep pulling the cap of the fuse with 10N at axial direction for 1 min.

6.電氣特性
ELECTRICAL CHARACTERISTICS
熔斷/電流特性:
Pre-Arcing Time/Current Characteristic


a、Breaking capacity(分斷能力)(Time Lag and Fast Acting)
35A~1000A 250V AC

b、Electrical characteristics
美標(UL)
RATED CURRENT 1IN 1.35IN 2IN
MIN MIN MAX MIN MAX
32mA~20A 4H 15S 1H 0.5S 5SEC

c、Temperature character
    When 100% of rating the temperature rise doesn’t exceed 75℃.

d、Code&Approvals
Amp
Code
Amp
Rating
(A)
Voltage
Rating
(V)
Nominal Cold
Resistance (Ohms)
Nominal
Melting
I2t (A2 sec)
Maximum
Voltage
Drop (mV)
Agency Approvals
UL CSA CE
5GTU-.032 0.032 125/250 48.2580 0.01100 5000     x
5GTU-.040 0.04 125/250 31.8620 0.01100 4000     x
5GTU-.050 0.05 125/250 21.2920 0.01700 3500     x
5GTU-.063 0.063 125/250 14.2680 0.02800 3000     x
5GTU-.080 0.08 125/250 9.0700 0.07500 2500     x
5GTU-.100 0.1 125/250 6.0180 0.07900 2000     x
5GTU-.125 0.125 125/250 4.2000 0.1465 1900     x
5GTU-.160 0.16 125/250 3.7000 0.14400 1500 x x x
5GTU-.200 0.2 125/250 1.6000 0.3410 1300 x x x
5GTU-.250 0.25 125/250 1.0495 0.5405 1100 x x x
5GTU-.315 0.315 125/250 0.8475 1.1100 1000 x x x
5GTU-.400 0.4 125/250 0.5350 1.3250 900 x x x
5GTU-.500 0.5 125/250 0.3700 2.8250 300 x x x
5GTU-.600 0.60 125/250 0.2750 4.6750 250 x x x
5GTU-.800 0.8 125/250 0.0813 3.370 150 x x x
5GTU-001. 1 125/250 0.0613 6.730 150 x x x
5GTU-01.5 1.5 125/250 0.0336 23.350 150 x x x
5GTU-002. 2 125/250 0.0293 14.450 150 x x x
5GTU-02.5 2.5 125/250 0.0219 23.250 120 x x x
5GTU-003 3 125/250 0.0173 38.150 100 x x x
5GTU-004. 4 125/250 0.0129 69.10 100 x x x
5GTU-005. 5 125/250 0.0104 111.00 100 x x x
5GTU-006 6 125/250 0.0076 198.50 100 x x x
5GTU-007 7 125/250 0.0065 260.30 100 x x x
5GTU-008. 8 125/250 0.0059 341.50 100 x x x
5GTU-010. 10 125/250 0.0045 568.00 100 x x x
5GTU-12.5 12.5 125/250 0.0034 889.00 100 x x x
5GTU-015. 15 125/250 0.0028 1405.00 100 x x x
5GTU-016. 16 125/250 0.0021 1955.00 100 x x x
5GTU-20 20 125/250 0.0016 2085.00 100 x x x

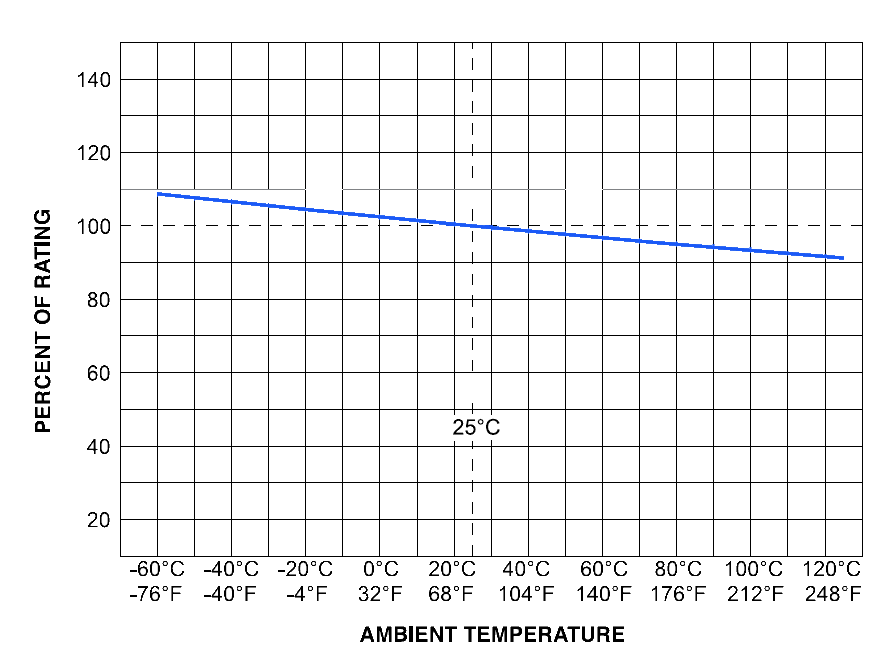

Temperature Rerating Curve

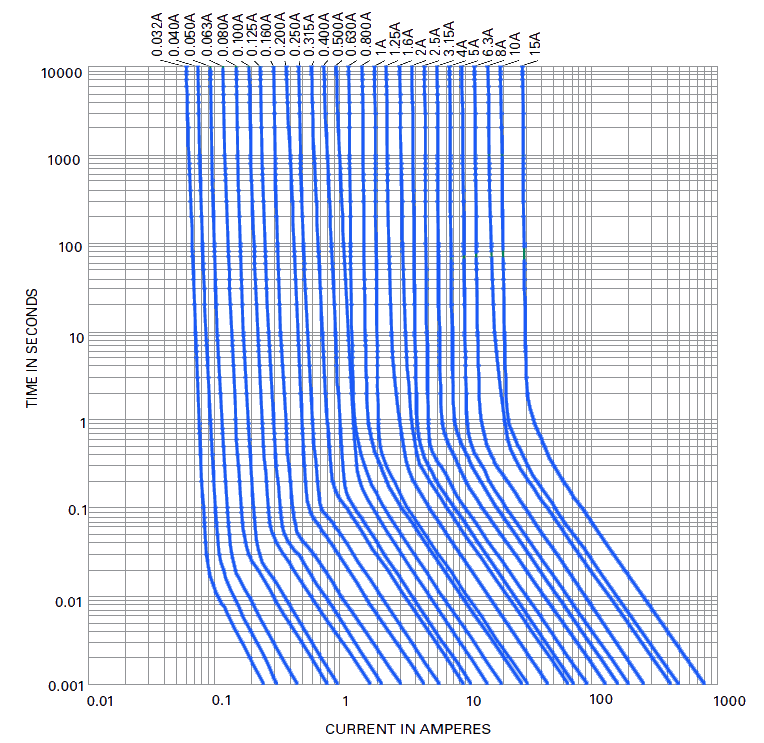

Average Time Current Curves


7.環境特性
 ENVIRONMENTAL SPECIFICATION
7-1 操作溫度範圍:-5℃~60℃
Operating Temperature: -5℃~60℃
7-2 保存條件
Storage Conditions
溫度:+10℃~60℃
Temperature: +10℃~60℃
在相對濕度≤75%下平均可存放3年
On average, It can be stored below the relative humidity or 75% for 3 years.
在非露天下,相對濕度為95%下最多可存放30天。
Without dew, It can be kept under humidity of 95% for 30 days.

8.焊接條件
SOLDERING PAAMETERS
8-1波峰焊
Wave Solder
焊接溫度:260±5℃
Soldering Temperature:260±5℃
焊接時間:4 Sec. Max.
Soldering Time:4 Sec.Max.
8-2手工焊錫
Manual Solder
焊接溫度:350±5℃
Soldering Temperature: 350±5℃
焊接時間:3 Sec. Max.
Soldering Time: 3 Sec. Max.
9.其他使用注意事項
OTHER NOTICE IN USING
如果需在保險絲上加熱縮套管,烘烤溫度與時間需參照以下規定
If heat shrink tubing was needed,the roast temperature and time should be refer to the following.
設定烘烤溫度:不大於150℃  烘烤時間:50s Max.
The temperature should be sel under 150℃,roast time:50s Max.
