簡易鉚接汽車保險絲ANS-S,鉚壓連接式車用保險絲30A~100A125V


一,產品用途/product Application

本系列保險絲專用于各種狹窄空間(保險絲最小直徑小于7MM) 電氣線路的過載和短路保護,比如電動摩托車電池,電動車的電路保 護以及其它要求小空間的場合。本保險絲直接和母線以鉚壓的方式連接,外加套管,替代了保險絲和保險絲盒的連接,大大降低產品成本以及提升生產效率。

The fuses shown are for in motor vehicles,automobile air-conditioning  system,Electric Vehicle to protect electrical wiring and vehicles.It has a small size,below 7mm diameter.And Crimping process make the connect

easy with wire.



二,產品特性/Product Feature

1,當被保護電路發生異?;蚨搪坊蜻^(guò)載嚴重時,本保險絲將會(huì )及時熔斷達到保護被保護電氣電路的目的,熔斷后不可恢復,需要更換新保險絲繼續工作。

A fuse offers a bolt-on space saving fuse for high current wiring protection. This action is to be nonreversible and the fuse is intended to be replaced after the circuit malfunction has been corrected.

2,熔斷能力 Interrupting Rating: 1000A @125VDC

3,額定電壓 Voltage Rating: Below 125 VDC

4,工作溫度 Operating Temperature Range:  -40°℃ to +125°℃

5,殼體材料 Housing Material:  PA

6,熔斷金屬Terminal: 鍍錫Tin plated Brass/Copper



三,熔斷特性/Functional Characteristics


測試電流

Test Current

Opening Time 30A~100A熔斷時間30A-100A規格

Min.

Max

100%

100 Hrs.



110%

4 Hrs

—-

200%

3 s

100 s

300%

0.3 s

5 s

600%

0.1 s

1 s

備注:  1,根據使用條件的不同,以上特性也會(huì )相應的變化。

Characteristics of fuses according to use conditions may change.

2,此款保險絲僅為短路保護應用場合。It is only for short circuit protector.



四,適應標準/ Complies Standard

參考 ISO 8820-5:2003

參考 UL248 Special Purpose Fuses



五, 殼體顏色對照表/Case color/current rating list

Assembly

 P/N

Case

color

Cold resistance

R+10%m

I2T

I2S

Current &

Voltage Rating

ANS-S-030

Yellow

2.30

4400

30A125V

ANS-S-040

Yellow

2.10

5500

40A125V

ANS-S-050

Yellow

1.55

12500

50A125V

ANS-S-060

Yellow

0.98

32400

60A125V

ANS-S-070

Yellow

0.70

59500

70A125V

ANS-S-080

Yellow

0.45

92100

80A125V

ANS-S-100

Yellow

0.22

198000

100A125V


六,  電流/電線對照表/Wire/current rating list

額定電流

適配導線導體A WG

ANS-S-030

UL1015 12~14AWG

ANS-S-040

UL1015 10~12AWG

ANS-S-050

UL1015 10~12AWG

ANS-S-060

UL1015 8~10AWG

ANS-S-070

UL1015 8~10AWG

ANS-S-080

UL1015 8AWG

ANS-S-100

UL1015 8AWG

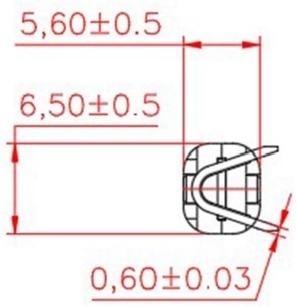

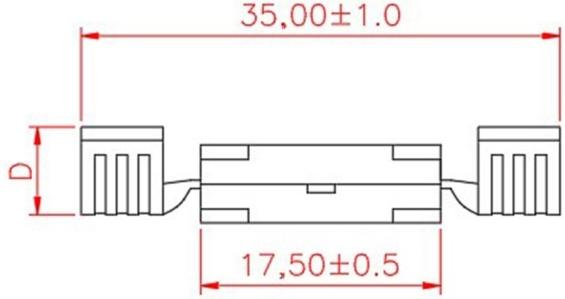

七, 尺寸圖/Size drawing



   D=6.2MM    OR    4.5MM

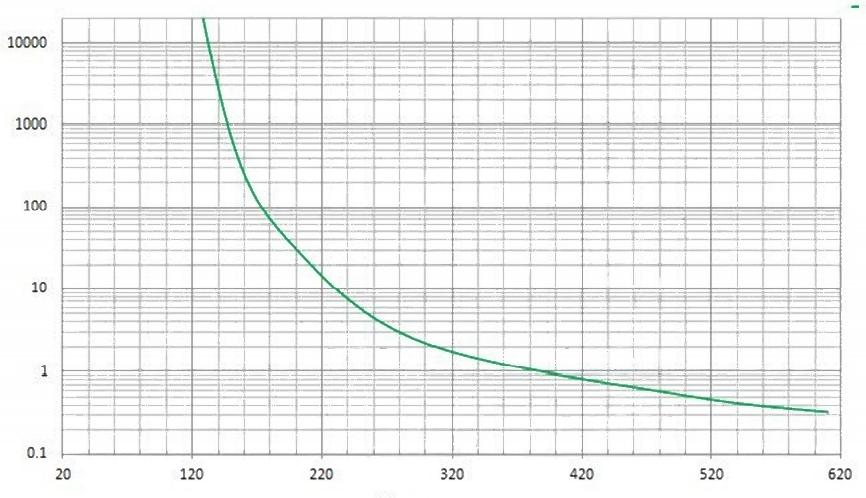

八, 電流時間特性曲線/I-T curve

ANS-S 100A熔斷曲線

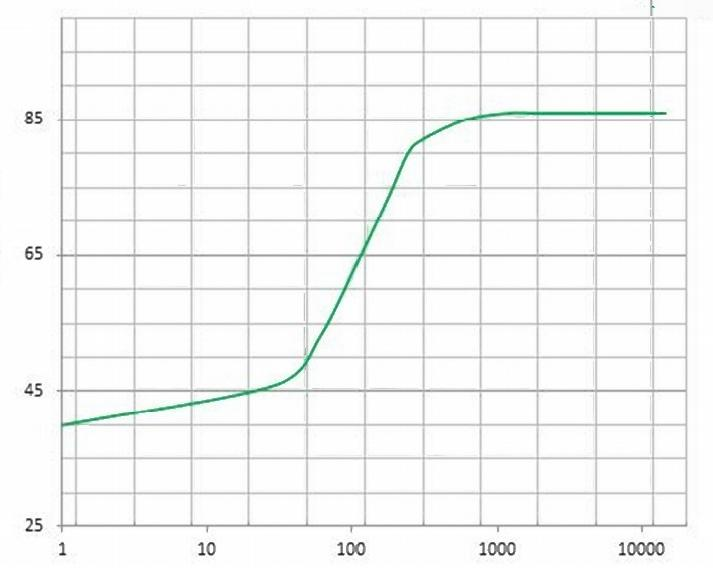

九, 溫升曲線/ F-T curve

                 ANS-S 100A溫升曲線@40°

  時間 (s)
