迷你平腳|低背插片保險絲MINI-2-30A32V ROHS

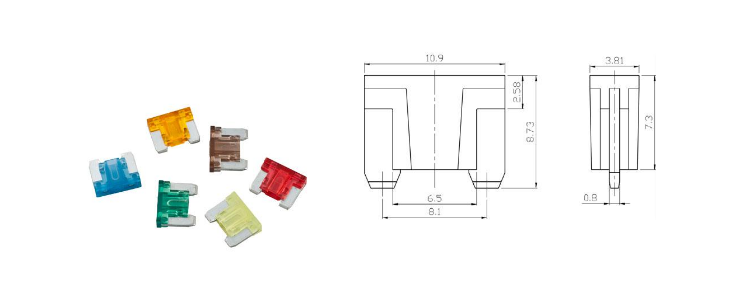

Physical view               Dimensions (mm)


尺寸未標示公差:五金部分±0.3mm,塑膠部分:±0.5mm


Time-Current Characteristics
?根據使用狀況,保險絲特性可能改變
According to the using status, the fuse characteristics may change.
?額定電壓:小于直流32V ?選用高階材料可到48V
Rated voltage: DC  less than 32V, Selection of high order material available  to 48V
?分?jǐn)嗳萘浚?000A@32V DC ?使用溫度:-40℃~+125℃
Breaking capacity: 1000A@32V, DC, temperature: -40 ℃ ~ +125 ℃
?材質:1、鋅合金;2、塑料PC
Material: 1、zinc alloy , 2、 PC plastic.

% of Rating Opening Time Min / Max (s)
110 360,000 s / –
135 0.75 s / 600 s
200 0.15 s / 5 s
350 0.080 s / 0.250 s
600 0.030 s / 0.100 s

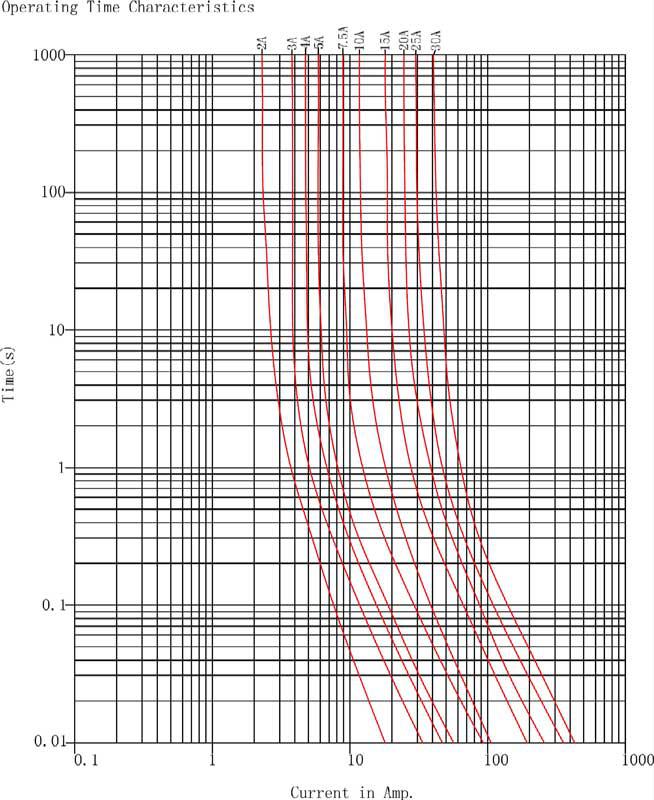

Time-Current Characteristic Curves

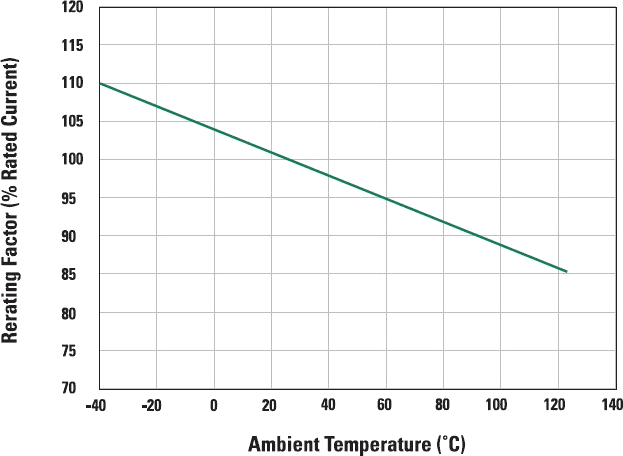

Temperature Rerating Curve


Ratings

Prt Number Rating Current(A) Rating Voltage(V) Typ. Voltage Drop(mV) Cold Resistance
(mΩ)
I2t Color
FYMIN-02 2A 32V/48V 171 55.60 2.8 celandine
FYMIN-03 3A 32V/48V 153 33.75 9.4 Purple
FYMIN-04 4A 32V/48V 121 23.48 17 Pink
FYMIN-05 5A 32V/48V 129 17.75 25 Orange
FYMIN-075 7.5A 32V/48V 135 10.85 68 Tan
FYMIN-10 10A 32V/48V 108 7.42 93 Red
FYMIN-15 15A 32V/48V 98 4.58 270 Blue
FYMIN-20 20A 32V/48V 96 3.21 380 Yellow
FYMIN-25 25 32V/48V 86 2.36 625 Natural
FYMIN-30 30A 32V/48V 87 1.85 1130 Green
